Vanne-murale à pelle descendante

1 – Utilisation :

Organe de rétention ou de régulation pour conduite ou réseau, rectangulaire ou circulaire, fermés sur 3 côtés. Fonction – ouvert-fermé et réglage intermédiaire.

Etanchéité double sens (amont-aval).

2 – Caractéristiques techniques :

Cadre en profil U chanfreiné avec plats de fixation latérale à boulonner contre paroi béton.

Pelle renforcée selon charge. Joint d’étanchéité extrudé amovible périphérique fixé dans le cadre.

Compression du joint d’étanchéité par des cales. L’étanchéité entre le cadre et l’ouvrage est assurée par un joint d’étanchéité en caoutchouc-mousse autocollant (fourni).

Commande par tige filetée trapézoïdale (non-montante)

3 – Dimensions – sur mesure :

De 200 x 200 mm jusqu’à 2000 x 1 500 mm.

Dimensions supérieures sur demande.

4 – Types de commande :

  • Commande en puits de regard type AS
  • Commande sur colonnette type AF
  • Commande sur traverse type AT

MATERIAUX

Les matériaux utilisés en version de base pour les différents équipements et accessoires sont les suivants:

1 – Cadres, pelles, patte de fixation et colonnettes

Acier – galvanisé (St-37) N° matériau DIN 1.0037
Acier inoxydable (304) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571
Aluminium (AlMg3) N° matériau DIN 3.3535
Fonte (GG25) N° matériau DIN GJL250

Autres matériaux sur demande.

2 – Boulons (vis + rondelles + écrous)

Acier – galvanisé  A2 A4

Autres matériaux sur demande.

3 – Joints d’étanchéité

EPDM / APTK – Éthylène – Propylène – Terpolymère – Caoutchouc NBR – Acrylonitrile Butadiène

Caoutchouc  CR – Néoprène – Polychloroprène – Caoutchouc.

Autres matériaux sur demande.

4 – Tiges filetées

Acier inoxydable (V2A) N° matériau DIN 1.4104
Acier inoxydable (V2A) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571

5 – Écrous de tige filetée

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

6 – Cales de glissement et compression

PA –  Polyamide, PE – Polyéthylène, POM – Polyoxyméthylène

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

Autres matériaux sur demande.

7 – Chevilles – ancrages

En acier inoxydable V4A ( homologuées.)

TYPES DE COMMANDE POUR VANNE-MURALE

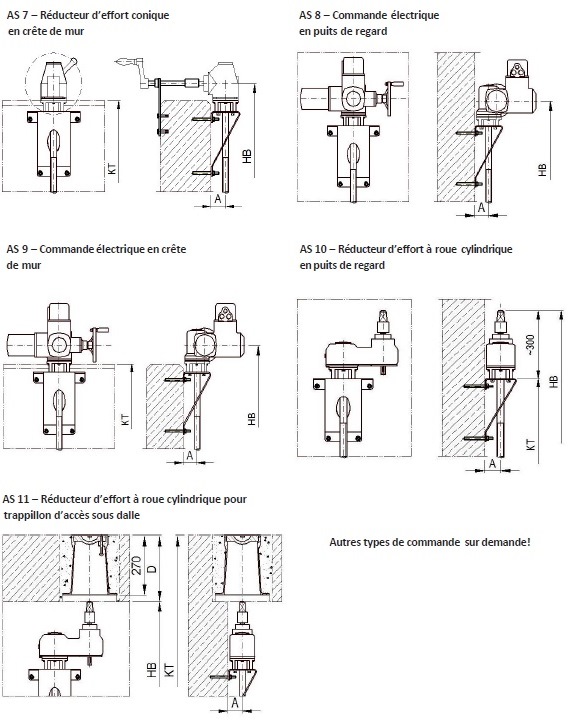

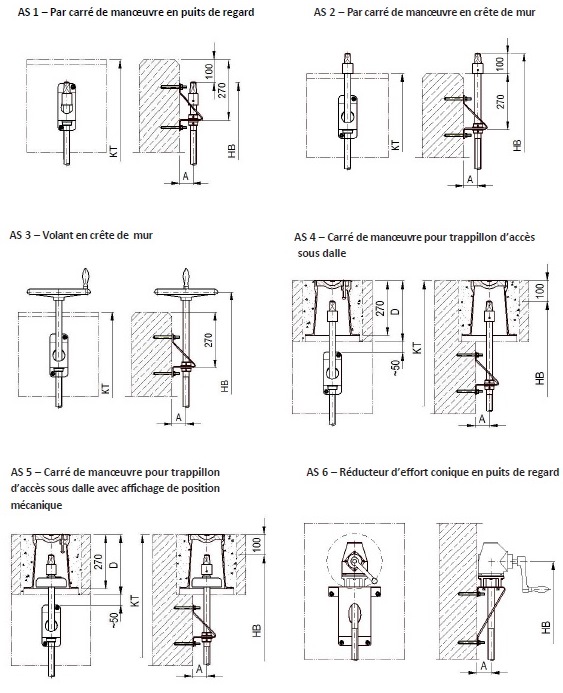

COMMANDES MANUELLES FIXEE EN PUITS DE REGARD TYPE AS



COMMANDES PAR MOTEUR FIXEES EN PUITS DE REGARD TYPE AS

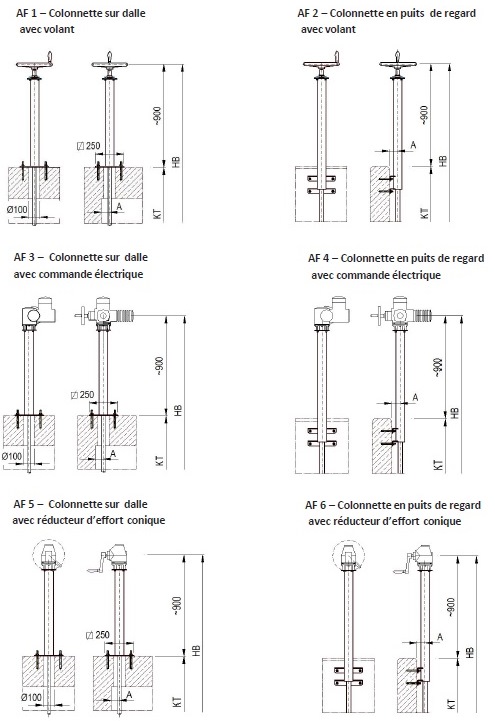

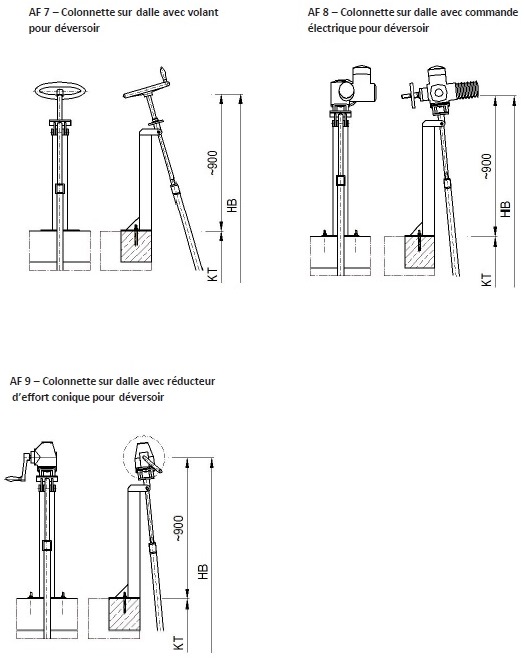

COMMANDES SUR COLONNETTE TYPE AF
